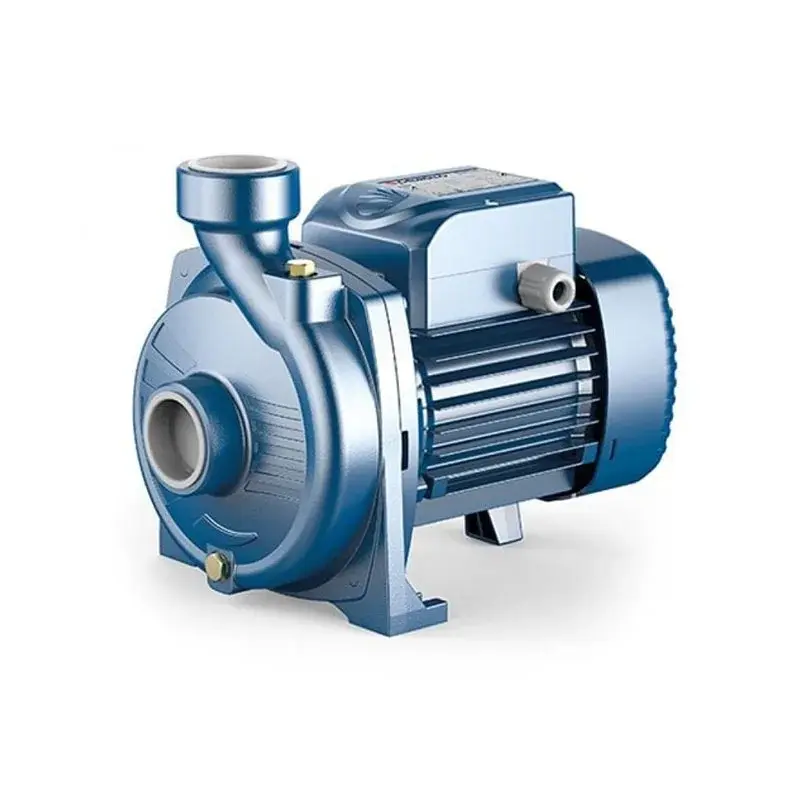

Насос центробежный Pedrollo NGAm 1B, 44GEX51BA1

ОСОБЕННОСТИ МОДЕЛИ: Подача насоса до 350 л/мин. (21 м3/ч) Напор насоса до 20 м Манометрическая высота всасывания насоса до 7 м Температура жидкости до +90°C (+40°C для NGAX) Максимальная тепература окружающей среды +40°С ПРИНЦИП РАБОТЫ НАСОСА СЕРИИ NGA: Серия насосов NGA включает в себя центробежные электронасосы с рабочим колесом открытого типа. Рабочее колесо, качающееся на ведущем валу, состоит из заднего диска и из лопаток. Лопаточный канал защищен корпусом насоса, а не передним контрдиском прочно прикрепленным к самим лопаткам, как в конструкции насосов с "закрытым" рабочим колесом. В результате лопаточный канал состоит из вращающейся части (задний диск, снабженный лопатками) и неподвижной части (корпус насоса); такое конструктивное решение предотвращает возможность закупорки даже в случае перекачивания сильно загрязненных жидкостей. Через всасывающий патрубок, установленный прямо напротив рабочего колеса, жидкость входит во вращающийся лопаточный канал; здесь жидкость приобретает радиальное движение от центра к периферии, в процессе которого приобретает энергию как в виде давления, так и в виде увеличения скорости потока. На выходе из рабочего колеса жидкость устремляется в спираль, которая, совместно с коническим диффузором, обеспечивает пребразование части кинетической энергии в энергию напора. ОБЛАСТЬ ПРИМЕНЕНИЯ НАСОСА СЕРИИ NGA И УСТАНОВКА: Насосы данной серии рекомендуются для перекачки воды и химически неагрессивных жидкостей. Конструктивное решение рабочего колеса, открытого типа, позволяет перемещать сильно загрязненные жидкости без опасности закупорки рабочего колеса. Благодаря этой конструктивной надежности, простоте в эксплуатации и отсутствии необходимости в техническом обслуживании, насосы серии NGA находят свое применение в промышленности, орошении садов и огородов, перемещению вод из каналов, рек, резервуаров, бассейнов и т.д.Установка насоса должна производиться в местах, защищенных от атмосферного воздействия. КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ НАСОСА СЕРИИ NGA: Корпус насоса: из чугуна, снабжен всасывающим и нагнетательным патрубками с трубной резьбой gas UNI ISO 228-1. Крышка корпуса насоса: из нержавеющей стали AISI 304, на которой устанавливается механическое уплотнение. Рабочее колесо: из технополимера Noryl, открытого типа. Ведущий вал насоса: из нержавеющей стали AISI 430F. Механическое уплотнение насоса: из керамики и графита. Электродвигатель насоса: насосы непосредственно соединены с электродвигателем PEDROLLO соответствующей мощности; двигатель асинхронный, высокопроизводительный, бесшумный, закрытого типа с наружной вентиляцией, пригодный для непрерывной работы. В однофазных двигателях предусмотрено встроенное термозащитное устройство (аварийный выключатель). Трехфазные двигатели должны быть снабжены соответствующим внешним аварийным выключателем, подключение которого выполняется согласно действующим нормативам. Класс изоляции насоса: В. Степень защиты насоса: IP 44
