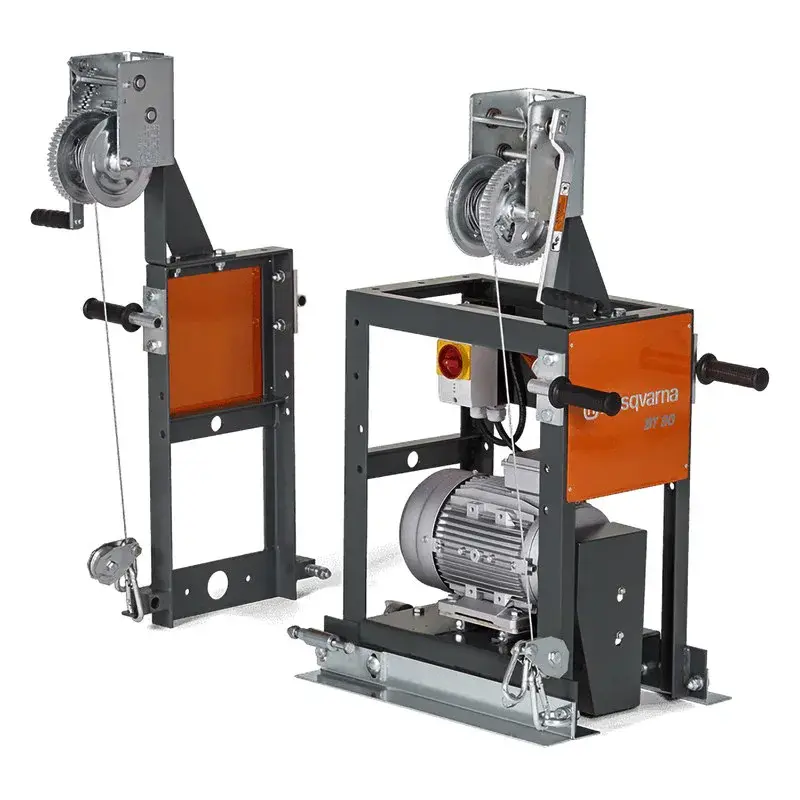

Привод электрический Husqvarna Atlas Copco BT 90 E, 9679411-02

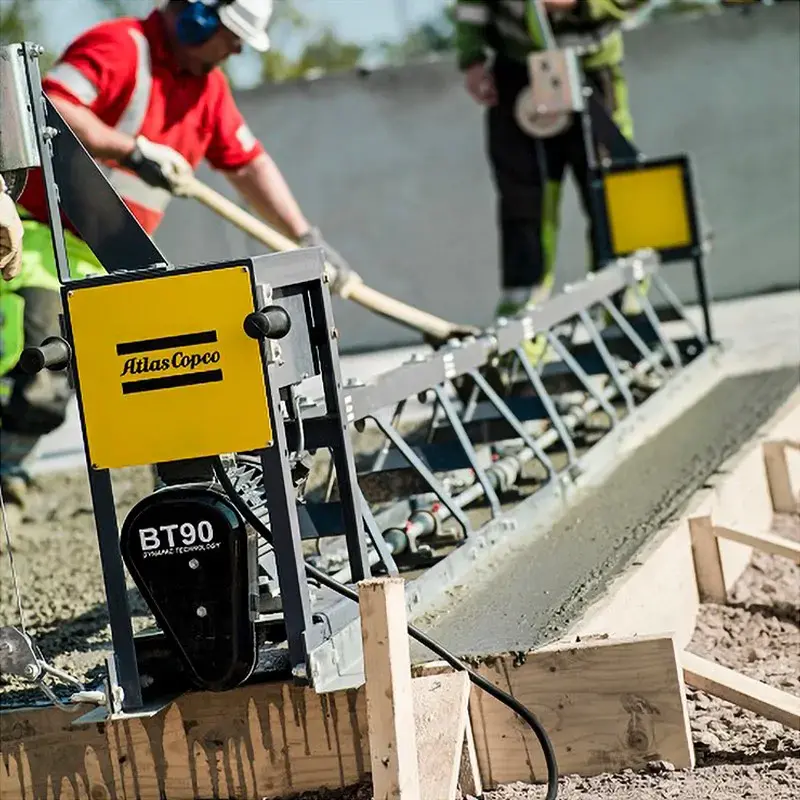

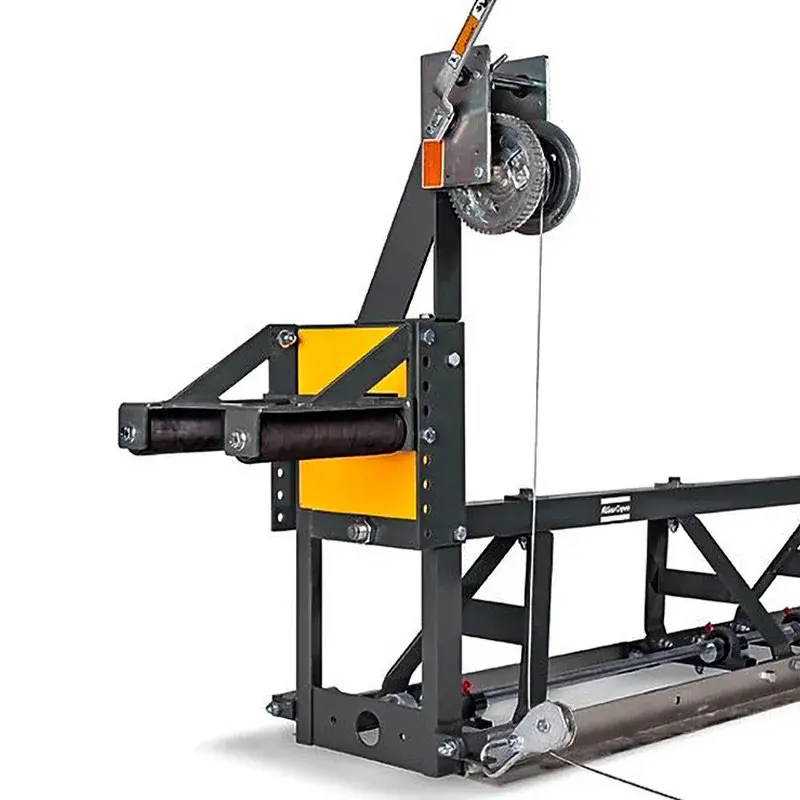

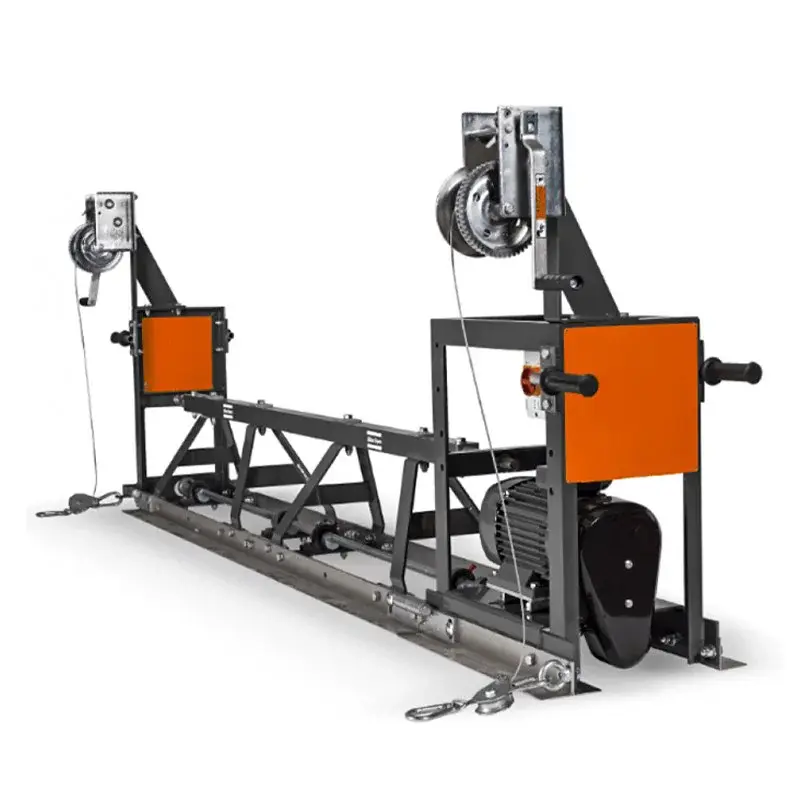

Секционная виброрейка Husqvarna (Atlas Copco) BT 90 создана для решения масштабных задач: от бетонирования полов до поверхностей мостов шириной до 25м – достаточно собрать конструкцию и отрегулировать изгиб. Модульные секции комплектуются двумя типами двигателей: бензиновым и электрическим, также возможно приобрести пневматический привод. Привод бензиновый Husqvarna BT 90 E создан на основе электрического двигателя, что позволяет работать на закрытых площадках, где необходимо свести наличие отработанных газов к минимуму. Двигатель приводит в движение вал с равномерно расположенными эксцентриками, проходящий по длине секций, равномерно распределяя вибрационное воздействие по всей длине конструкции. Вибрационный вал сбалансирован и соединяется между модульными секциями с помощью системы муфт и резиновых крестовин обеспечивающих угол 2,5° между секциями. При длине виброрейки 25м высота перепада горизонта от центра к краю составляет 125мм. Виброрейка собирается из модулей (секций) таким образом, чтобы получить необходимую ширину рабочей полосы. Привод бензиновый Husqvarna BT 90 E создан на основе трехфазного электрического двигателя мощностью 3000Вт. Используется на закрытых площадках. Двигатель поставляется в комплекте с ответной частью. Концевая стойка, также как и секция вибродвигателя, оснащена лебёдками, которые предназначены для равномерного протягивания виброрейки. Встроенные лебёдки оснащаются 30-метровым стальным тросом, что позволяет их использовать на большом расстоянии без остановки. С помощью уникальной системы регулирования виброрейки, плиты из жесткой бетонной смеси могут выполняться плоскими, параболической формы, в виде плит перекрытия или плит инверсионной («перевернутой») кровли. Использование направляющих с квадратным сечением и большого соединения с крестовой переходной муфтой, позволило создавать надежное соединение и изменять угол наклона секций для придания различных форм поверхности. Изгиб регулируется для каждой секции с помощью винтового устройства. Благодаря отсутствию прогибов по длине и жесткости конструкции, система модульных наборных секций равномерно уплотняет и выравнивает бетонную смесь шириной до 25м. Длина виброрейки регулируется с помощью соединения между собой стандартных секций, длина которых может быть 0,5, 0,75, 1, 2 или 3м. Они выполнены из треугольных стальных рам, закрепленных на оцинкованных направляющих. Секции между собой соединяются с помощью двух болтов и регулировочной шпильки, что позволяет осуществлять сборку-разборку виброрейки одним оператором, при этом значительно сокращая время всех операций. Для виброрейки BT 90 предлагается целый ряд аксессуаров с помощью которых можно адаптировать оборудование к имеющимся условиям.
